Välineet
Mitä kukin osa kokonaisuudessa tekee, ja miten valitset ja kokoat sen.
Kotihappilaitteistosi koostuu neljästä toisiinsa liittyvästä osasta (kuva alla):
- Happipullo: teräksinen tai alumiininen pullo, joka pitää hapen paineen alla.
- Paineenalennin: pullon venttiiliin kiinnitettävä osa, joka säätää sitä, kuinka paljon happea vapautuu.
- Joissakin pulloissa paineenalennin on rakennettu pullon pääosaan, jolloin erillistä ei tarvita. Katso Integroidulla venttiilillä varustetut pullot.
- Hengitysvälineet: laite, joka tuo hapen keuhkoihisi. Se voi olla Demand-venttiili (annosteluventtiili), johon on liitetty suukappale tai maski, tai varaajapussillinen happimaski, jossa on varaajapussi.
- Letku: yhdistää paineenalentimen hengitysvälineisiin.
Täydellinen kotihappilaitteisto. Virtaussäädin säätää sitä, kuinka paljon happea (litroina minuutissa, l/min) pullosta vapautuu. Letku vie sen hengitysvälineisiin, tässä ClusterO2-sarjaan (varaajapussillinen happimaski, joka on suunniteltu erityisesti sarjoittaisen päänsäryn happihoitoon).
Hengitysvälineet
Kaksi hengitysvälineiden ryhmää toimii hyvin sarjoittaisen päänsäryn kohtausten katkaisuun: Demand-venttiilit ja varaajapussilaitteistot (joko ClusterO2-sarja tai yksinkertaisempi varaajapussillinen happimaski).

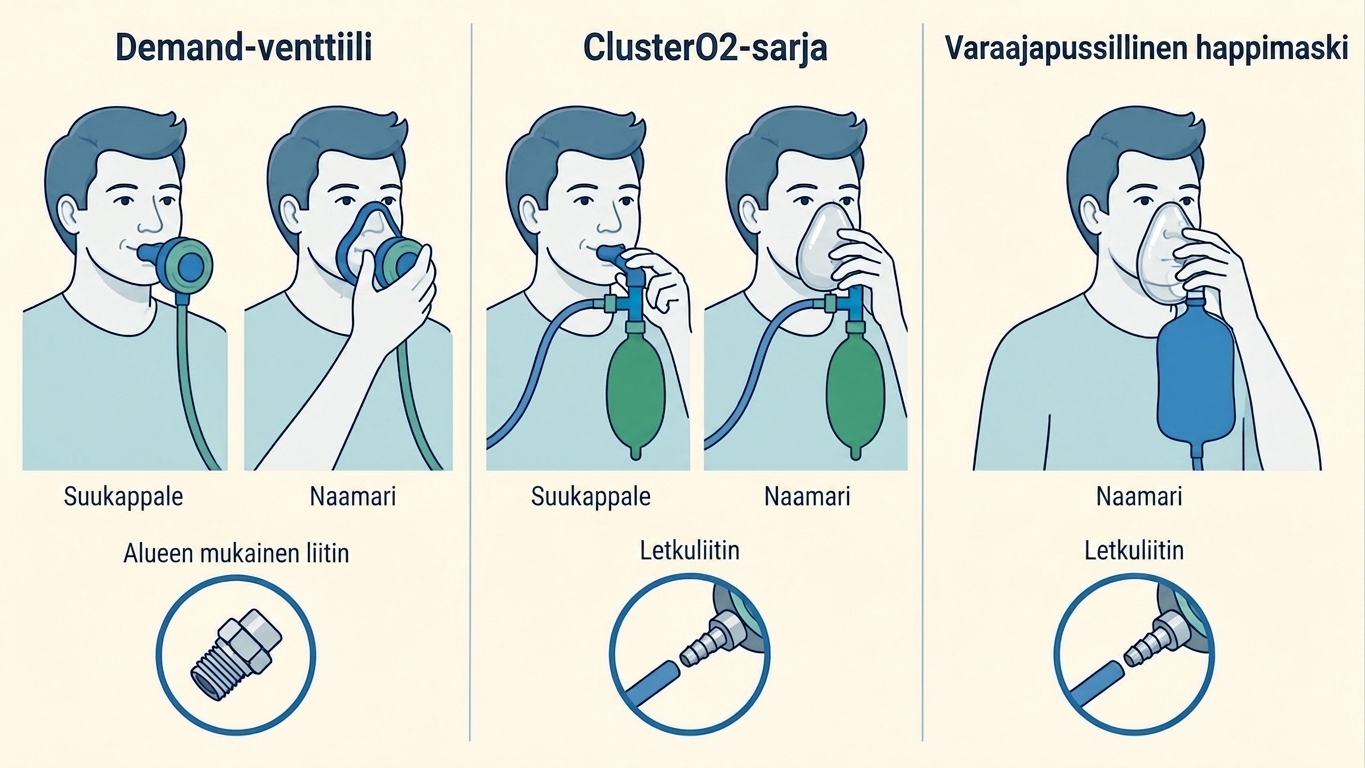

Annostelulaitteistot vertailtuina. Vasemmalta oikealle: Demand-venttiili (suukappaleen tai maskin kanssa), ClusterO2-sarja (suukappaleen tai maskin kanssa) ja tavallinen varaajapussillinen happimaski.
Demand-venttiili
Demand-venttiili (annosteluventtiili) vapauttaa puhdasta happea jokaisella sisäänhengityksellä ja sulkeutuu, kun hengität ulos. Näin voit hengittää niin nopeasti ja syvään kuin haluat happien loppumatta, mikä tekee hyperventiloinnista puhtaalla hapella vaivatonta. Monille hyperventilointi on nopein tapa katkaista kohtaus hapella.
Demand-venttiili on kallis: Yhdysvalloissa noin 250–400 dollaria. Joillakin alueilla terveysvakuutus korvaa kulut. Tarkista alueesi happikansion tiedot luvusta Hapen saannin järjestäminen.
Demand-venttiili tarvitsee paineenalentimen, johon se liitetään väliletkulla, jossa on alueesi mukainen liitin. Katso Paineenalentimet.
Esimerkki: Life Support L063-05R.
Varaajapussilaitteisto: ClusterO2-sarja tai varaajapussillinen happimaski
Varaajapussilaitteisto käyttää maskia tai suukappaletta, jota syöttää varaajapussi — ilmapallon kaltainen pussi, joka täyttyy puhtaalla hapella hengitysten välissä, jotta tuore happivarasto on valmiina seuraavaa sisäänhengitystä varten. Kaksi laitetta jakaa tämän rakenteen: tähän tarkoitukseen rakennettu ClusterO2-sarja ja tavalliset varaajapussilliset happimaskit. Molemmat toimivat hyvin useimmille, ovat paljon halvempia kuin Demand-venttiili ja niihin saa usein helpommin reseptin. ClusterO2-sarja on rakennettu erityisesti sarjoittaisen päänsäryn potilaille.
Varaajapussilaitteisto liitetään virtaussäätimeen ja kytketään tavallisella happiletkulla säätimen letkuliitäntään. Katso Paineenalentimet.
ClusterO2-sarja. Noin 32 dollaria sivustolta clusterheadaches.com, aiemmin myyty nimellä O2ptimask. Se on erityisesti sarjoittaisen päänsäryn potilaille suunniteltu maski tai suukappale, jossa on kunnollinen tiiviys eikä sivuaukkoja, jotka päästäisivät huoneilmaa sisään.
Tavallinen varaajapussillinen happimaski. Noin 5–10 dollaria ja laajalti saatavilla. Sen sivuaukot ovat turvaominaisuus, joka estää tukehtumisen, jos happi loppuu maskin ollessa kiinnitettynä kasvoihin, mutta ne myös päästävät huoneilmaa sisään ja laimentavat happea. Suosittelemme poistamaan hihnat (ja pitämään maskia tukevasti kasvoja vasten käsin) sekä peittämään aukot.
Yksinkertainen kasvomaski (ilman varaajapussia) tai happiviikset eivät ole hyväksyttäviä annosteluvälineitä sarjoittaisen päänsäryn kohtausten katkaisuun, koska ne eivät pysty annostelemaan puhdasta happea riittävän suurella virtauksella.
Jos sinulla on kaksi pulloa (suuri kotiin ja pienempi kannettava), harkitse erillistä paineenalenninta ja hengityslaitetta kummallekin. Esimerkiksi Demand-venttiili kotiin ja halvempi ClusterO2-sarja kannettavaan pulloon.
Happipullot
Lääkehappi toimitetaan paineistettuna kaasuna teräksisissä tai alumiinisissa pulloissa. Koot merkitään kirjaimella (E, M, H/K) Pohjois-Amerikassa ja kirjaimella tai koodilla Isossa-Britanniassa ja EU:ssa. Tarkat koot eivät ole täysin standardoituja ja vaihtelevat alueittain ja toimittajittain, joten käsittele alla olevaa taulukkoa havainnollistavina esimerkkeinä eikä kiinteinä erittelyinä.
| Koko (US) | Vesitilavuus (EU/UK)¹ | Hapen kokonaistilavuus | Korkeus | Paino (täysi) | Arvioidut katkaisuyritykset² | Tyypillinen käyttö |
|---|---|---|---|---|---|---|
| E | ~3,5 l | ~680 l / ~24 cf | ~75 cm / 30″ | ~8 kg / 18 lb | ~2 | Kannettava / auto / varapullo |
| M | ~15 l | ~3 000 l / ~106 cf | ~120 cm / 47″ | ~14 kg / 30 lb | ~8 | Ensisijainen kotipullo |
| H / K | ~35 l | ~6 900 l / ~244 cf | ~140 cm / 55″ | ~60 kg / 135 lb | ~18 | Runsas käyttö / harvemmin täyttöjä |
¹ Euroopassa pullon tilavuus ilmaistaan yleisesti vesitilavuutena: tyhjän pullon sisätilavuutena litroina. Tässä luvut on laskettu hapen tilavuudesta olettaen 200 baarin täyttöpaine (vesitilavuus ≈ hapen tilavuus ÷ 200), joka on EU:n normi. Yhdysvaltalaiset lääkehappipullot täytetään tyypillisesti matalampaan paineeseen (~2 200 psi / ~150 baaria), joten niiden todellinen vesitilavuus on suurempi kuin tässä esitetään.
² Arvioitu määrä 15 minuutin katkaisuyrityksiä 25 litran minuuttivirtauksella (l/min), kukin 375 litraa.
Suositukset:
- Pidä kotona ylimääräisiä, suuria varapulloja, jos mahdollista.
- Hanki pieni kannettava pullo matkoja varten.
- Seuraa käyttöäsi, jotta voit ajoittaa täytöt ennen kuin olet viimeisen pullon varassa. Yhdysvalloissa täysi lääkehappipullo näyttää noin 2 000–2 200 PSI (noin 138–152 baaria); tilaa täyttö, kun lukema putoaa alle ~500 PSI:n (~34 baaria). Jotkut potilaat raportoivat, että happi näyttää menettävän tehoaan pullon viimeisellä kolmanneksella. Älä koskaan anna sen pudota alle 50 PSI:n (3,4 baaria) ennen pullon palauttamista; tarvitaan jonkin verran ylipainetta, jotta kosteus ja epäpuhtaudet pysyvät poissa.
Katkaisuyritysten sarake osoittaa, miksi pullon koolla on merkitystä: yksi E-pullo saattaa riittää vain noin kahteen kohtaukseen ennen kuin se on täytettävä.
Joissakin pulloissa paineenalennin on yhdistetty pullon pääosaan, jolloin erillistä ei tarvita. Katso Integroidulla venttiilillä varustetut pullot alla.
Integroidulla venttiilillä varustetut pullot

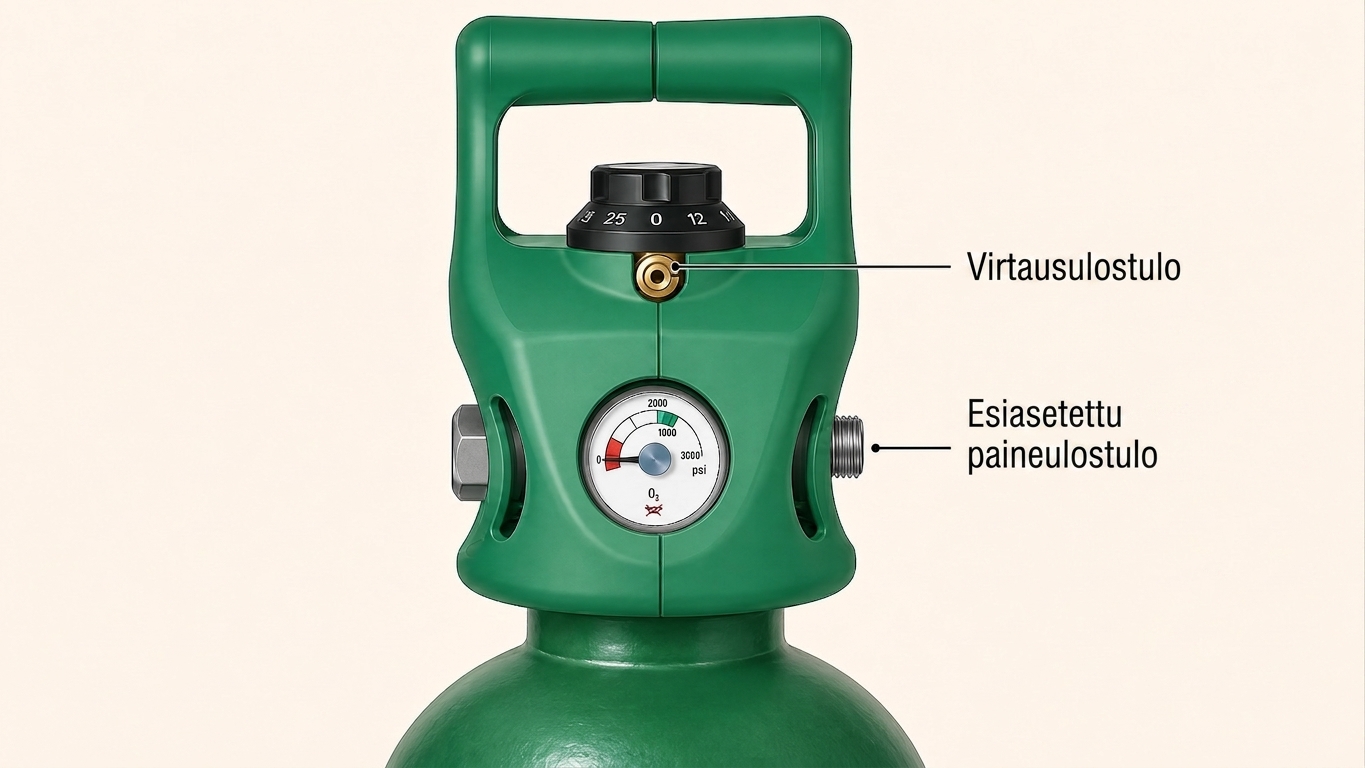

Joissakin pulloissa paineenalennin on rakennettu pullon pääosaan, ja virtaussäädin, sisältömittari, letkuliitäntä ja usein paineliitäntä Demand-venttiiliä varten ovat kaikki yhdessä osassa. Erillistä paineenalenninta ei tarvitse ruuvata kiinni. Toimittajat saattavat kutsua niitä integroiduin venttiilein varustetuiksi pulloiksi.
Isossa-Britanniassa ja osissa Manner-Eurooppaa nämä ovat yleisiä, erityisesti kannettavissa pulloissa. Yhdysvalloissa törmäät niihin epätodennäköisemmin.
Jos pullossasi on integroitu venttiili, tarkista:
- Varaajapussilaitteistoa varten, että virtaussäädin yltää 25 litraan minuutissa (l/min). Vanhemmat laitteet saattavat rajoittua 15 l/min:iin, joka on vanha kliininen vähimmäismäärä, mutta rajoittaa hengitystäsi.
- Demand-venttiililaitteistoa varten, että paineliitäntä on 4 baaria (50 psi) oikealla alueesi liittimellä. Katso liitinstandardit alta kohdasta Liitäntä.
Paineenalentimet, liittimet ja letkut
Paineenalennin kiinnittyy pullon venttiiliin ja säätää sitä, kuinka nopeasti happi vapautuu pullosta. Jos pullossasi on integroitu venttiili, paineenalennin on jo rakennettu sisään (katso Integroidulla venttiilillä varustetut pullot); alla olevat liitinstandardit pätevät silti pullosi sisäänrakennettuihin liitäntöihin.
Se, minkä paineenalentimen tarvitset, riippuu hengitysvälineistäsi:
- Virtaussäätimessä, jota kutsutaan myös l/min-säätimeksi, on litroina minuutissa (l/min) kalibroitu säädin. Se sopii varaajapussilaitteistoon: ClusterO2-sarjaan tai varaajapussilliseen happimaskiin.
- Paineenalennin annostelee happea kiinteällä lähtöpaineella eikä asetetulla virtauksella. Demand-venttiili tarvitsee sellaisen. Demand-venttiilit vaativat yleensä paineen 50 psi (3,4 baaria) Yhdysvalloissa ja 4 baaria (noin 58 psi) Euroopassa.

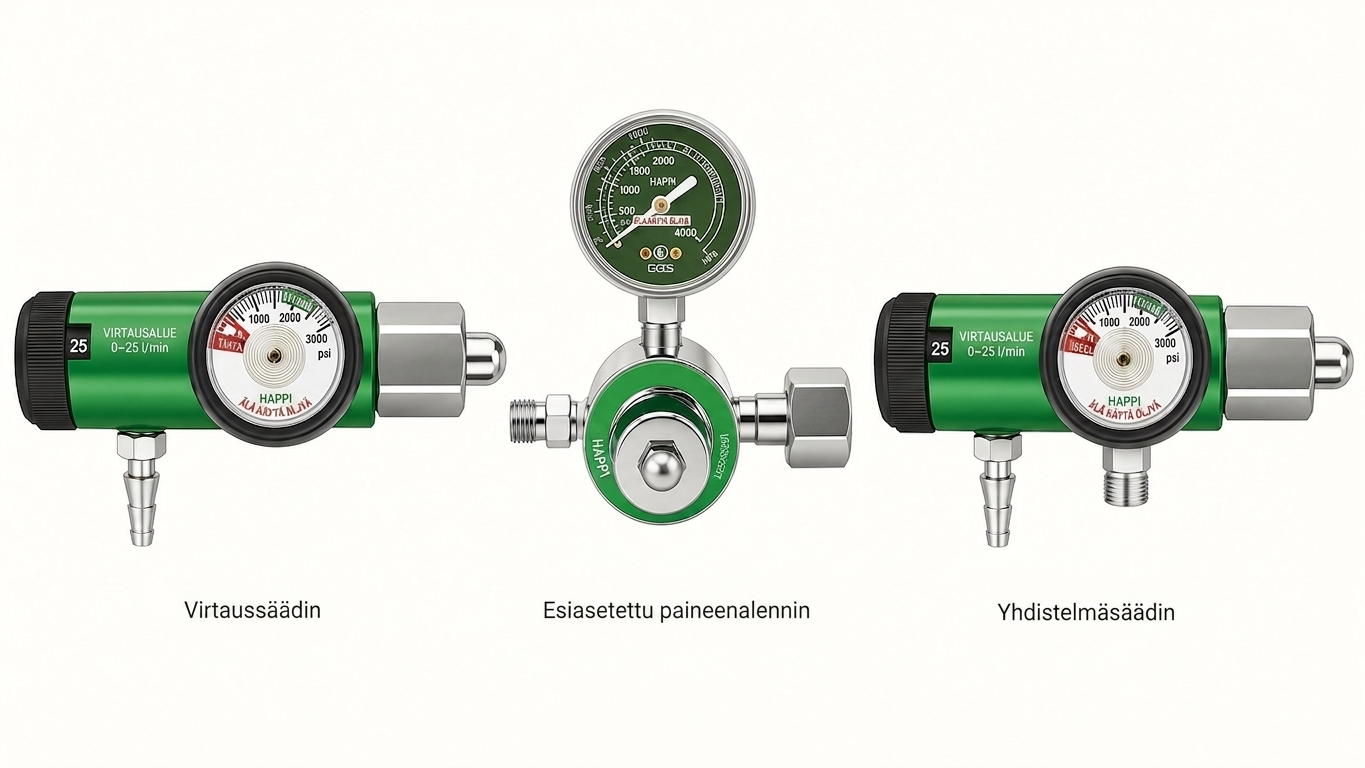

Säädintyypit. Virtaussäätimessä on litroina minuutissa kalibroitu säädin ja letkuliitäntä tavalliselle letkulle; se sopii varaajapussilaitteistoon. Paineenalennin annostelee kiinteän lähtöpaineen ja käyttää aluekohtaista Demand-venttiilin liitintä. Molemmat kierretään pullon venttiiliin aluekohtaisen sisääntuloliittimen kautta. Lopuksi yhdistelmäsäädin yhdistää molemmat, ja siinä on kaksi liitäntää: yksi esiasetetussa paineessa ja yksi käyttäjän valitsemassa virtauksessa.
Paineenalentimen valinnassa on tärkeää kolme asiaa:
- Virtausalue (virtaussäätimessä).
- Liitäntä: liitin, joka kytkeytyy hengitysvälineisiisi.
- Sisääntulo: liitin, joka kytkeytyy pulloosi.
Virtausalue
Virtausalue on virtaussäätimien ominaisuus, sitä tyyppiä, jota käytetään varaajapussilaitteiston kanssa. Suosittelemme sellaista, joka yltää vähintään 25 l/min:iin; 40 l/min:n tai erittäin suuren virtauksen mallia kannattaa kysyä, jos saatavilla. Sitten lisäät virtausta, kunnes varaajapussi täyttyy uudelleen riittävän nopeasti pysyäkseen hengityksesi tahdissa (katso Kokoaminen ja testaus).
Jos toimittajasi ei voi tarjota suurivirtauksista säädintä, voit ostaa sellaisen verkosta. Tämä on kertaluonteinen kustannus, joka voi ratkaista sen, toimiiko happi vai ei.
Liitäntä
Liitäntä on paineenalentimen myötävirtauspuolen liitin, johon letkusi tai Demand-venttiilin letku kytkeytyy.
- Letkuliitäntä. Kapeneva, väkäsillä varustettu liitin, johon tavallinen happiletku työnnetään, kutsutaan toisinaan kuusipuuliitännäksi. Tämä on virtaussäätimen liitäntä, jota käytetään ClusterO2-sarjan tai varaajapussillisen happimaskin kanssa.
- Demand-venttiilin liitin. Paineenalentimen liitäntään tulee väliletku, joka kuljettaa paineistettua happea Demand-venttiiliin. Liitin on aluekohtainen, ja se voi olla kierreliitin, johon letku ruuvataan, tai sisääntyöntyvä pikaliitin. Yhdysvalloissa Demand-venttiilin letkut kytketään yleisesti 50 psi:n (3,4 baaria) säätimen liitäntään kierteisellä happi-DISS-liittimellä (Diameter Index Safety System); Isossa-Britanniassa 4 baarin (58 psi) säätimen liitäntään sisääntyönnettävällä BS Schrader -liittimellä.
Sisääntulo
Sisääntulo on liitin, joka kierretään pullon venttiiliin. Se ei tyypillisesti ole vaihdettavissa pullotyyppien välillä. Joten jos sinulla on kannettava ja kiinteä pullo, saatat tarvita myös kaksi paineenalenninta.
Sisääntuloliitin vaihtelee alueittain. Seuraava taulukko on vain suuntaa antava; varmista aina toimittajaltasi.
| Alue / pullotyyppi | Sisääntuloliitin |
|---|---|
| US-hitsauspullot (kaikki koot) | CGA 540 (kierretappi) |
| US-lääkehappi, pieni kannettava (D, E) | CGA 870 (tappi-indeksoitu haarukka) |
| US-lääkehappi, suuremmat kotikoot (M60, M, H, K) | CGA 540 (sama kuin hitsaus) |
| UK-lääkehappi | Bullnose (BS 341 No. 3) vanhemmissa pulloissa; tappi-indeksoitu uudemmissa |
| Saksa, Itävalta, Sveitsi, Puola, Romania, Bulgaria, Slovenia | DIN 477-9 (kierre, G3/4") |
| Ranska, Espanja, Portugali, Belgia | AFNOR NF E 29-656 (kierteinen bullnose) |
| Italia | UNI 4406 (kierre) |
| Pienemmät lääkehappipullot eri puolilla EU:ta | Tappi-indeksoitu (EN ISO 407) on myös yleinen; kysy toimittajaltasi |
Kokoaminen ja testaus
Paineenalentimen asentaminen
Jos pullossasi on integroitu venttiili, erillistä paineenalenninta ei tarvitse asentaa. Siirry suoraan kohtaan Hengitysvälineiden asentaminen.
Yleensä paineenalentimet kiinnittyvät pullon venttiiliin jollakin kahdesta tavasta:
- Pienet kannettavat pullot käyttävät tappireikäliitäntää, jossa paineenalentimen kaksi tappia kohdistuvat pullon venttiilin vastaaviin reikiin ja kiristetään tiukasti T-kahvalla;
- Suurissa kiinteissä kotikäyttöön tarkoitetuissa pulloissa on kierreliitäntä, jossa paineenalentimen suuri mutteri ruuvataan venttiilin liitäntään ja kiristetään jakoavaimella.
Paineenalennin kiinnittyy pullon venttiiliin alueelle ja pullokoolle ominaisella liittimellä. Alla olevat videot käsittelevät kahta yleistä yhdysvaltalaista liitintä. Yhdysvaltojen ulkopuolisissa liittimissä liittimen muoto eroaa, mutta menettely on samankaltainen.
Tappi-indeksoitu paineenalennin (CGA 870).
Asennetaan CGA 870 -paineenalennin (yhdysvaltalaisille pienille kannettaville pulloille, kuten kokoa E).
Asenna tappi-indeksoitu paineenalennin kohdistamalla kaksi tappia pullon venttiilin reikiin ja kiristämällä T-kahvaa. Varmista, että paineenalentimessa on tuore tiiviste hyvän tiiviyden luomiseksi ja että virtaussäädin on asetettu nollaan ennen kuin avaat pullon.
Kierteinen paineenalennin (CGA 540).
Asennetaan CGA 540 -paineenalennin (yhdysvaltalaiset hitsauspullot ja suuremmat yhdysvaltalaiset M/H/K-lääkehappipullot).
Liitä kierteinen paineenalennin kiristämällä suuri mutteri käsin pullon venttiiliin ja kiristämällä sitten viimeinen kierros jakoavaimella. Kun olet varmistanut, että virtaussäädin on nollassa, avaa pullo kääntämällä venttiilin päällä olevaa käsipyörää.
Älä käytä teippiä, tiivistysainetta tai rasvaa missään happiliittimessä. Öljy korkeapaineisen hapen lähellä on palovaara.
Hengitysvälineiden asentaminen
Tarkat vaiheet riippuvat laitteesta, mutta periaate on sama: liitä, ei voiteluainetta, tarkista vuodot.
Demand-venttiilin osalta noudata valmistajan ohjeita väliletkun liittämisestä paineenalentimen liitännän ja venttiilin sisääntulon välille. Liitin on aluekohtainen (DISS Yhdysvalloissa, BS Schrader Isossa-Britanniassa).
Varaajapussilaitteiston osalta työnnä tavallinen happiletku virtaussäätimen letkuliitäntään ja kytke toinen pää maskiin tai suukappaleeseen.
Alla oleva video käy läpi ClusterO2-sarjan kokoamisen.
ClusterO2-sarjan kokoaminen. Video näyttää vanhan OptiMaskin; nykyinen sarja käyttää samaa rakennetta.
Kun kaikki on liitetty, aseta maski tai suukappale paikalleen ja hengitä. Katso Hengitystekniikat Käyttö-luvusta, mitä tehdä seuraavaksi.
Laitteiston yleiskatsaus
Yhdestä läpikäynnistä, joka kattaa koko kokonaisuuden (pullo, paineenalennin, letku sekä Demand-venttiilillä että varaajapussilla varustetut hengitysvälineet), katso tämä eri happilaitteistojen esittely YouTubessa.
Turvallisuus kotona
Happi ei pala itsestään, mutta se saa kaiken muun palamaan nopeammin ja kuumemmin. Tämä tarkoittaa:
- Ei tupakointia pullon lähellä tai maskia käyttäessä.
- Ei avotulta tai kipinöitä lähistöllä.
- Ei öljyä tai rasvaa venttiilissä, paineenalentimessa tai liittimissä.
- Säilytä pullo pystyssä, kiinnitettynä. Kaatuva pullo voi katkaista venttiilinsä, mikä aiheuttaa vaarallisen vuodon tai muuttaa pullon sinkoutuvaksi kappaleeksi.
- Sulje venttiili jokaisen käytön jälkeen.
- Älä koskaan palauta täysin tyhjää pulloa. Jätä vähintään 50 PSI (3,4 baaria) ylipainetta (paineenalentimen mittari näyttää tämän). Ilman ylipainetta kosteus ja epäpuhtaudet voivat päästä pulloon venttiilin kautta.
- Pidä venttiilin suojus paikallaan kuljetuksen aikana. Se suojaa venttiiliä iskuvaurioilta.
- Tuuleta. Tavallinen huone riittää; älä vain käytä sitä pienessä suljetussa kaapissa.
